【工具介紹】如何使用木工鋸台校正規輕鬆校正圓鋸機

一款超簡單超直覺的圓鋸機校正治具

你的鋸台有效正過嗎? 它是否維持最佳狀態呢?

圓鋸機是大部分木工作業使用率排前幾名的工具,它可以非常方便又精準的切割材料,是每個木工工作室或工廠最重要的機器之一。不過,使用至今,應該許多朋友都沒有特別注意校正的問題,又或者根本不知道它也需要校正。

說到要校正,第一次聽到可能就覺得很複雜,儘管當初購入機器時,廠商都跟我們說:『出廠時已經校正好了』,但使用久了終究需要調整與校正。另外,在台灣買許多木工機械可能連基本的說明書都沒有,更不用說如何維護與保養了,還好這些資訊在網路上都已經非常多,調整的門檻相對其他精密的機械來說也不算太困難,大家可以親自試看看!

如何開始校正圓鋸機

校正目標:鋸片、靠山、檯面滑槽三者平行

在校正之前,先介紹今天的主角登場,那就是這款WOOTH TOOL 木工鋸台校正規這個產品構造非常簡單,由一滑條及主桿外加一支百分量表構成。(你可以看到上面還有我們的LOGO😁)


os. 既然構造都簡單了,使用一定也很簡單 。(是這樣說嗎?)


首先將產品組裝後,滑條裝入滑軌如封面圖。本產品設有彈珠式的止付螺絲,用於抵消滑條與機器滑槽的間隙,避免移動時的晃動造成測量誤差,調整非常簡單,只需要使用六角板手旋轉螺絲調整前後即可  (六角板手都附在裡面囉!)

主體上的手擰螺絲可方便調整主桿的前進後退,快速將測量錶頭移動至適當位置。




接下來將百分表量針抵住圓鋸片或是靠山,按下歸零鍵後即可開始測量。將錶由鋸片前端開始測量,同時旋轉鋸片並同步移動校正治具 (為避免鋸片平整度影響結果,建議讓測量點皆為相同位置)


測量時即可觀察錶上讀數,代表鋸片(或靠山)與檯面滑槽的平行度差異,理想情況應調整鋸片、靠山、滑槽三者平行,不過實際上三者都有些許工差,極限能調到什麼程度就以實際情況為主。

量出來平行度有誤差該怎麼調整

校正通常都是以鋸片為基準(不動),而去調整靠山&滑槽。(不然三者都在動要怎麼調啦!)

靠山的調整非常簡單,兩顆螺絲(adjustment screw)即可微調靠山左擺右擺,請參考下圖:


圖片取自網路

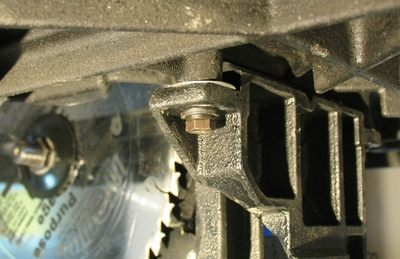

而檯面/滑槽要調整的話需旋鬆檯面與底座的固定螺絲(少部分機型可能有差異),調整時不一定需要完全鬆開螺絲,可稍微轉鬆後使用膠錘輕敲檯面微調,因為大部分的誤差可能都是幾條(0.0幾mm)差異,只要輕擊一下即可。


圖片取自網路


以上就是基本的圓鋸機校正方式,感謝收看。


最後還是要聲明一下,所有機械的操作都有一定危險性,我們僅提供分享資訊,不負擔任何責任,請自行評估參考。


產品資訊:

WOOTH TOOL 木工鋸台校正規
